BENODIGDE ONDERDELEN EN MATEN

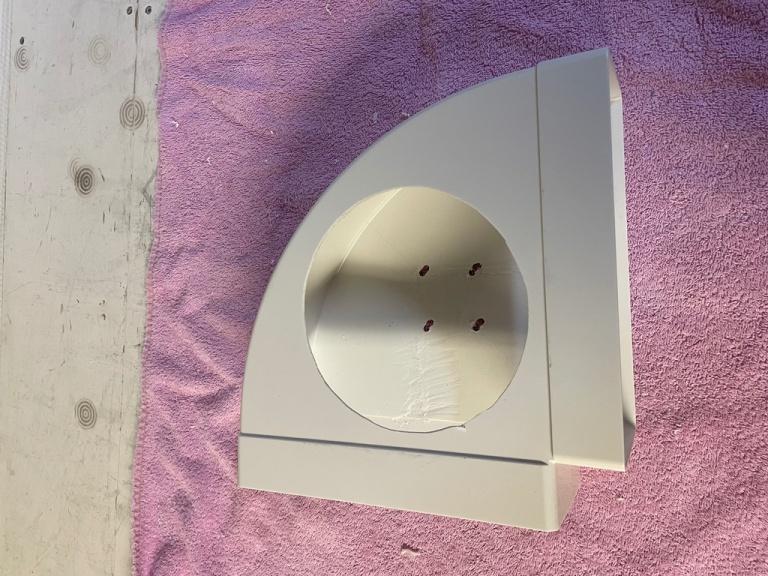

Vlakkanaal bocht 220x90mm: gat zagen diameter 130mm


Hornbach: € 10,95

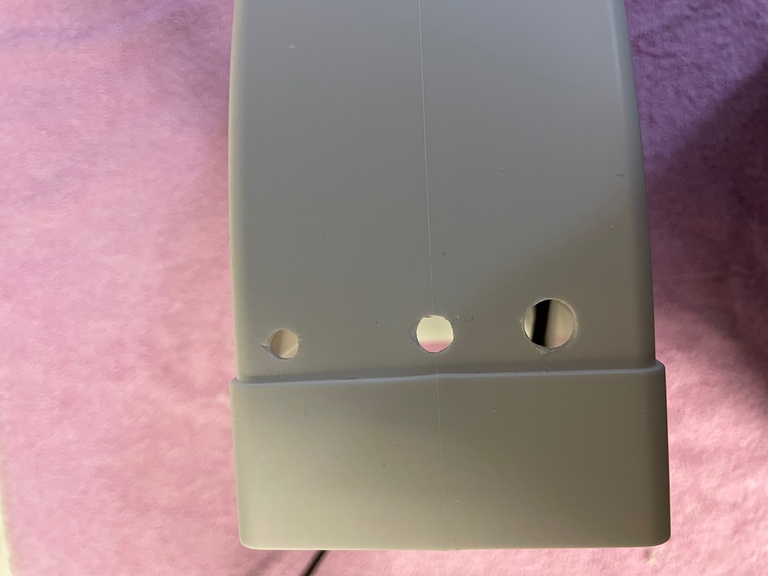

3 GATEN BOREN: 6mm 8mm 10mm

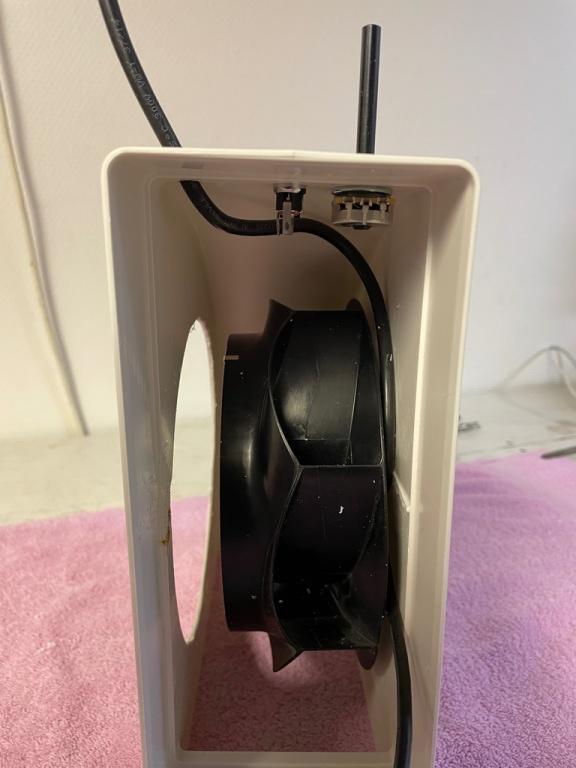

DC CHASSIS. POTENTIOMETER 10K + KNOP

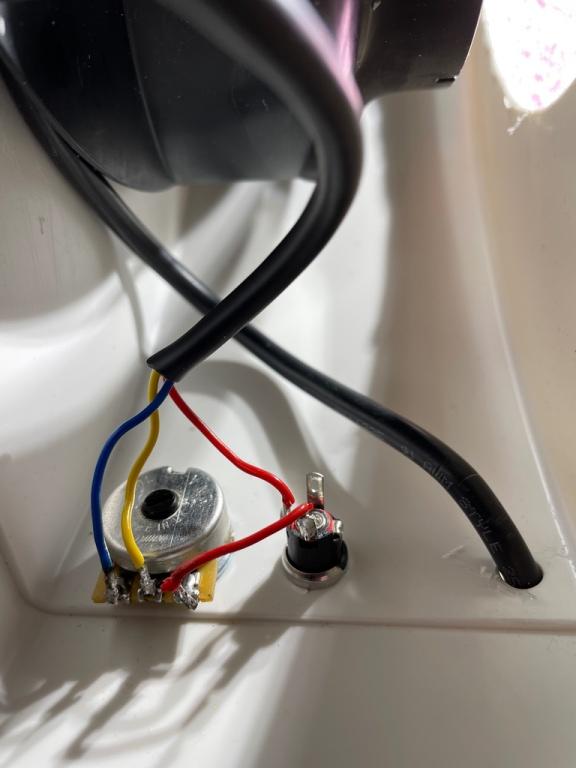

SOLDEREN VOLGENS VOORBEELD

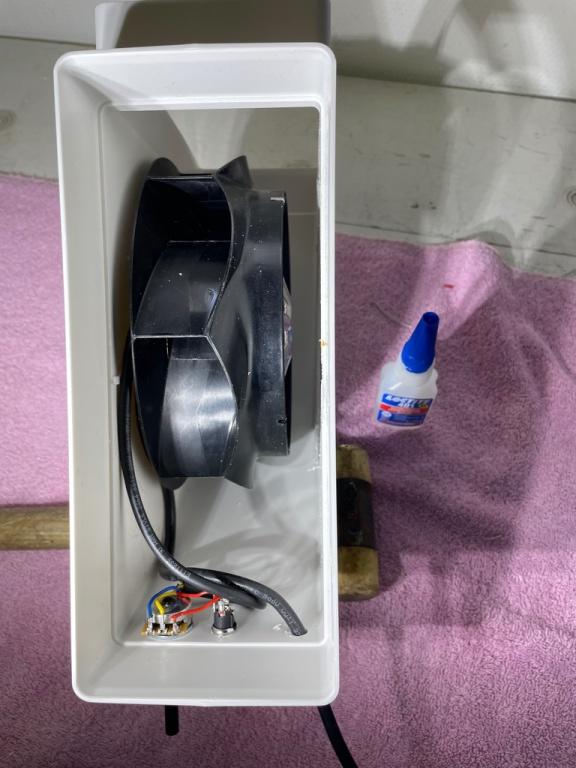

LIJM DE KABELS TEGEN DE WAND MET 10 SECONDEN LIJM


Voor Prototype 2 moet je aan de ventilator ingang nog exstra een vlakkanaal bocht van 220x60 vastmaken.

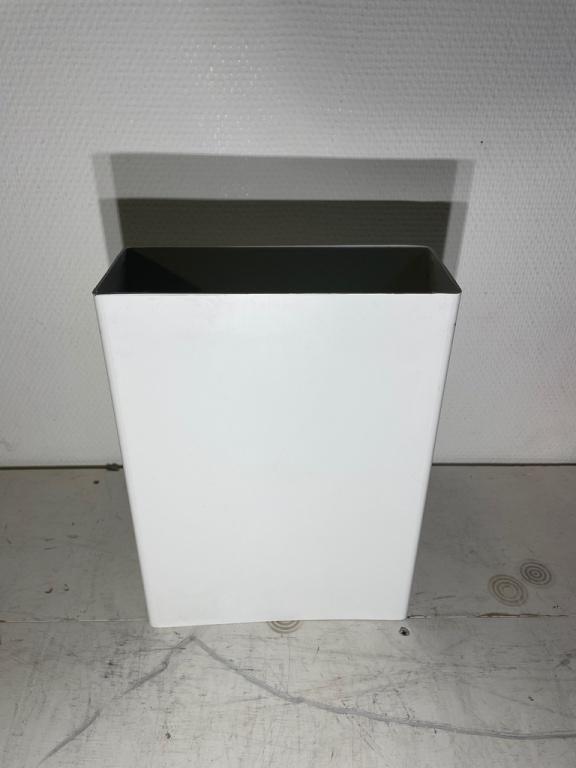

VLAKKANAAL 220 X 90 MM


Hornbach: € 17,95   lengte 2mtr

VERKOOP GEBRUIKTE VENTILATOREN VIA WEBSITE

Op dit moment zijn de prijzen voor nieuwe ventilatoren nog niet bekend.

Via onze webwinkel hebben wij 1 werkend prototype te koop van de Radiator Heat Assistant en 1 werkend Prototype van de Tangentiële Radiator Ventilator.

Wij zullen (met name de Radiator Heat Assistant) voor een sterk gereduceerde prijs aanbieden.



DOCUMENTATIE VENTILATOR RADIATOR HEAT ASSISTANT: K3G175-RC05-03

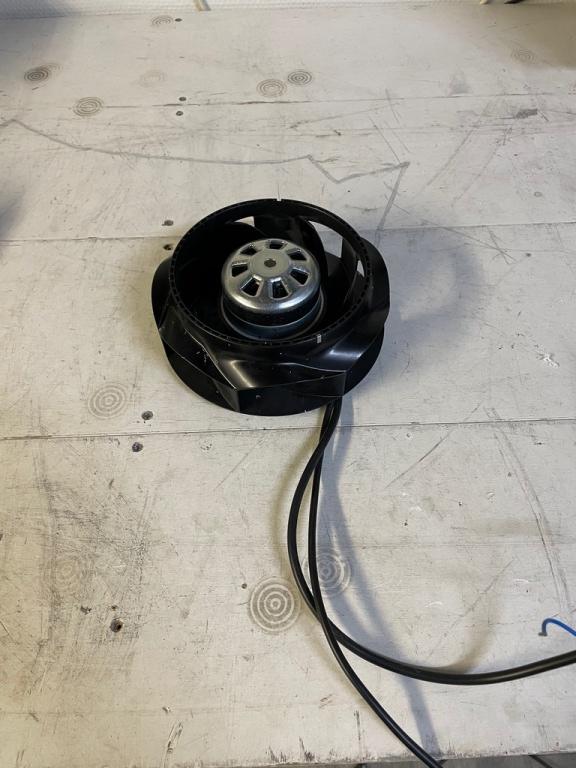

CENTRIFUGAL FAN EBMPAPST: VERKOOP VIA WEBWINKEL


PROTOTYPE 1: VERKOOP VIA WEBWINKEL


rooster rond 125mm NEDCO overgangstuk 204x60mm/220x90mm en overgangstuk 110x54mm/204x60mm

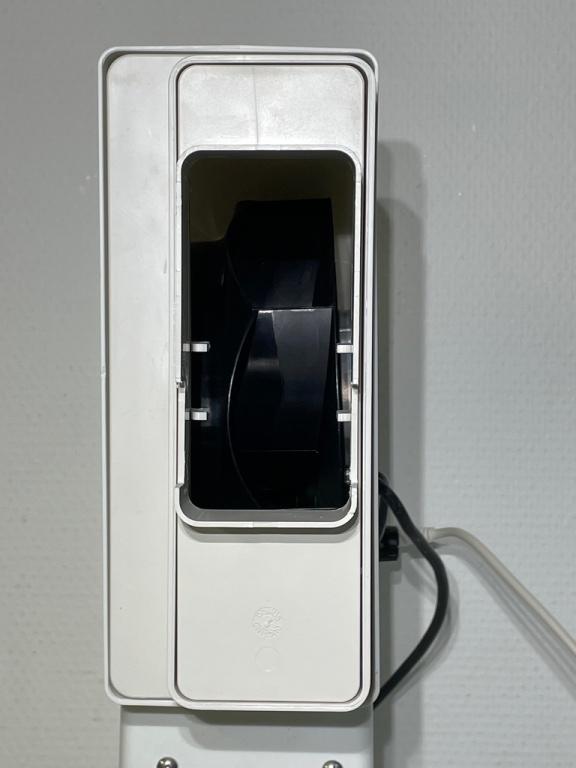

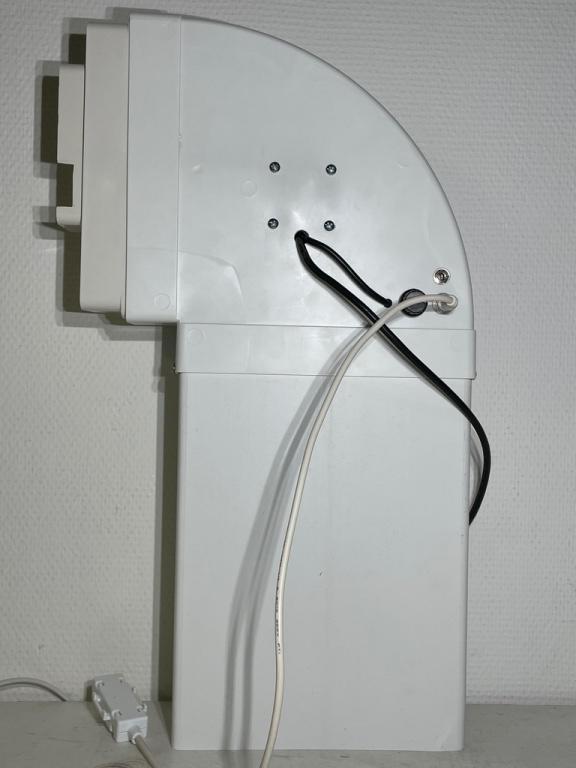

PROTOTYPE 1: achterkant met potentiometer en temperatuur sensor

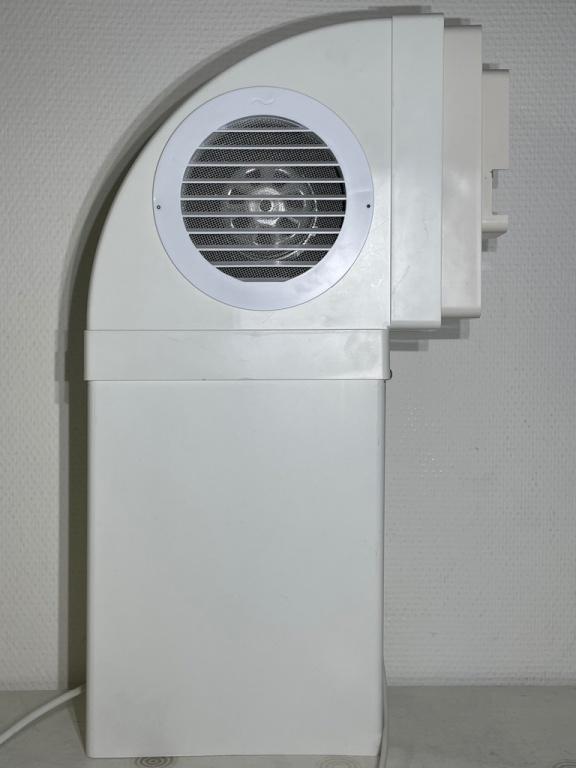

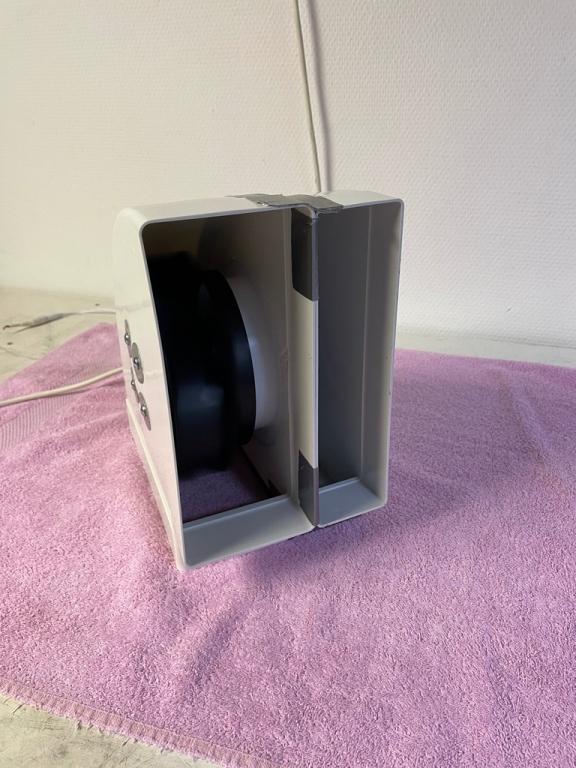

PROTOTYPE 1: UITBLAASZIJDE. VERKOOP VIA WEBWINKEL


Om de radiator aan de bovenkant af te sluiten zijn er verschillende opties. In het video filmpje gebruiken wij 2 kunststof hoeklijnen van 50x50mm aan de bovenkant en aan de kant waar de ventilator niet staat. 1 hoeklijn van 50mm moet aan de onderzijde. aan de bovenzijde leg je de hoeklijnen over elkaar heen en indien nodig met magneetjes vast.

Bij radiatoren die breder zijn dan 8cm zul je dus ook grotere hoeklijnen moeten gebruiken. Je kan natuurlijk ook wat anders gebruiken dan kunststof hoeklijnen als de bovenkant en 1 zijkant maar dicht is.

Belangrijk: sluit niet de achterkant van de radiator naar de muur af.
