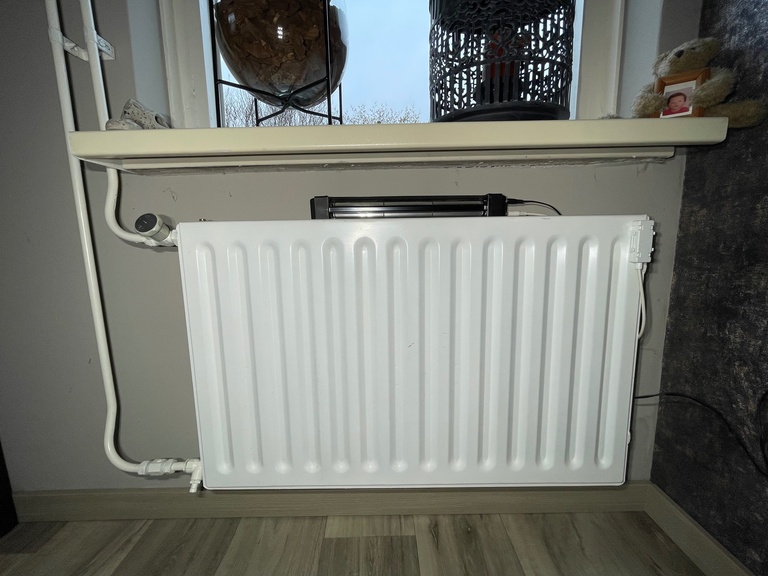

Indien er geen ruimte naast de radiator is om de Radiator Heat Assistant te kunnen plaatsen is de Tangentiële Radiator Ventilator een optie. Deze ventilator heeft een capaciteit van 78m3 per uur en is ook onder of boven op een radiator te plaatsen. De beste plaats echter is boven de radiator, zonder direct contact te hebben met de radiator vanwege het geluid.

Het geluid wat deze Tangentiële Radiator Ventilator produceert is 33dBA. Het geluid van andere ventilatoren zoals de Heatfan en de Speedcomfort is volgens hun gegevens 20dBA.

Echter, om hetzelfde resultaat te krijgen als de Tangentiële Radiator Ventilator heb je 3 sets nodig van 20dBA per set en deze produceren bij elkaar weer meer geluid.

Op deze video is te zien wat er gebeurt als de ventilator aanslaat. De sensor is in deze opstelling bewust onder aan de radiator gezet zodat je duidelijk het verschil kan zien tussen wel of geen ventilator. In deze opstelling duurt het dus even voordat de ventilator aanslaat.

De cv ketel temperatuur staat in deze opstelling op 60 graden.

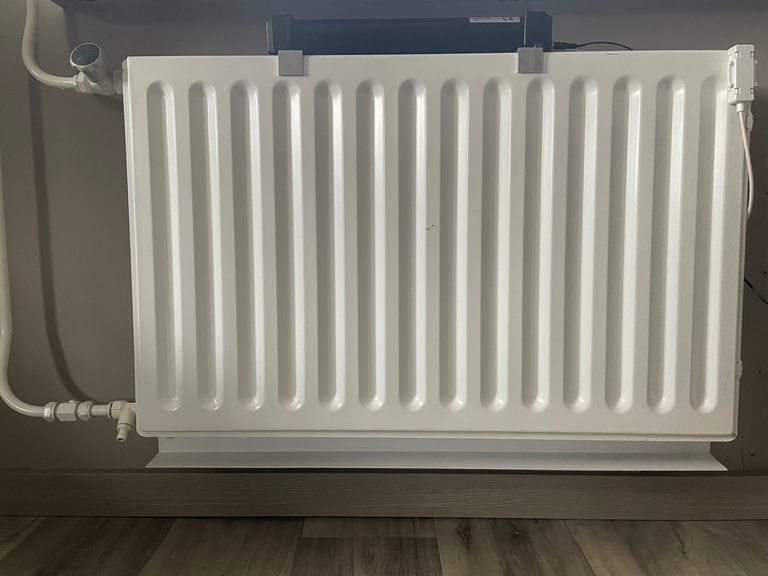

De kunststof hoeklijn aan de onderkant zorgt er voor dat de warme luchtstroom over de vloer wordt gestuurt.Temperatuur onder de radiator (voor het inschakelen van de ventilator) 16 gr. Na het inschakelen van de ventilator loopt deze op tot wel 39 graden.

De warmte van de radiator wordt dus direct over de vloer de ruimte in gestuurd, hierdoor zal de thermostaat in deze ruimte nog eerder afslaan dan wanneer men ventilatoren gebruikt die de luchtstroom in de radiator naar boven toe versnelt. Het gevoel van vloerverwarming wordt hiermee benadert.

Op het warmtebeeld video kunt u ook zien dat het niet nodig is om de volledige lengte van de radiator te voorzien van ventilatoren, dit maakt het systeem vrij kostbaar en de enige die daar aan verdiend is de producent van het product.

Op deze video zien we 3 meetpunten boven de radiator op de muur. Omdat de ventilator aan staat komt de temperatuur op meetpunt 3 (boven de ventilator) niet boven de 20 graden. De meetpunten 2-- 16,5 graden en meetpunt 1-- 19 graden. Na 17 minuten gaat de ventilator uit en wordt de camera iets bijgedraaid.

Meetpunt 1 zit nu boven de ventilator en de temperatuur loopt dan op tot 23,7 graden, dan slaat helaas de cv ketel af dus zakt die weer. De meetpunten 2 en 3 gaan ook over de 20 graden heen. De warmte gaat weer omhoog omdat de ventilator uit staat dus wordt de muur tussen de radiator en vensterbank ook weer warmer.

Op het eind draai ik de camera om om de temperatuur op de vloer te zien, in de vorige video liep deze op tot 35 graden en staat nu nog maar op 20 graden.

Deze Tangentiële Radiator Ventilator is (vanwege zijn haakse luchtstroom) op verschillende manieren zo op te stellen dat deze altijd de ruimte in wordt gevoerd.

Bij deze opstelling heeft u 2 keuzes:

Zomeropstelling

1: De ventilator zuigt de lucht uit de radiator en komt aan de voorkant ( uit de ventilator) de ruimte binnen.

Winteropstelling

2: Draait u de ventilator om dan wordt de lucht door de radiator naar beneden gestuurd en komt deze er ook op vloerniveau weer uit. Het mooie van deze opstelling is dat de lucht tussen de muur en de radiator wordt aangezogen en gebruikt om door de radiator te sturen. De warmtebeeldvideo laat zien dat deze opstelling het meeste rendement geeft.

Het afwerkprofiel ( hoeklijn 50x 50mm ) kan alleen gebruikt worden wanneer de Tangentiële Radiator Ventilator in winterstand wordt gebruikt.

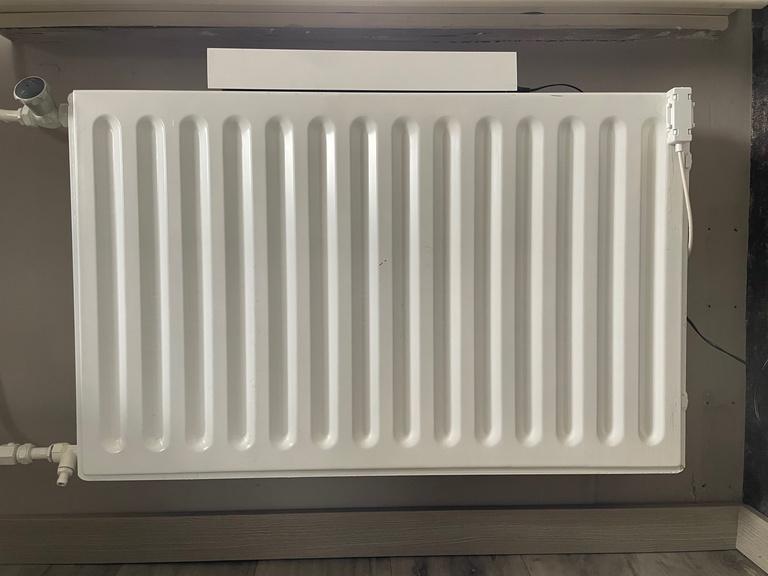

In de zomerstand kan men kiezen voor een rooster in dezelfde kleur als de radiator.

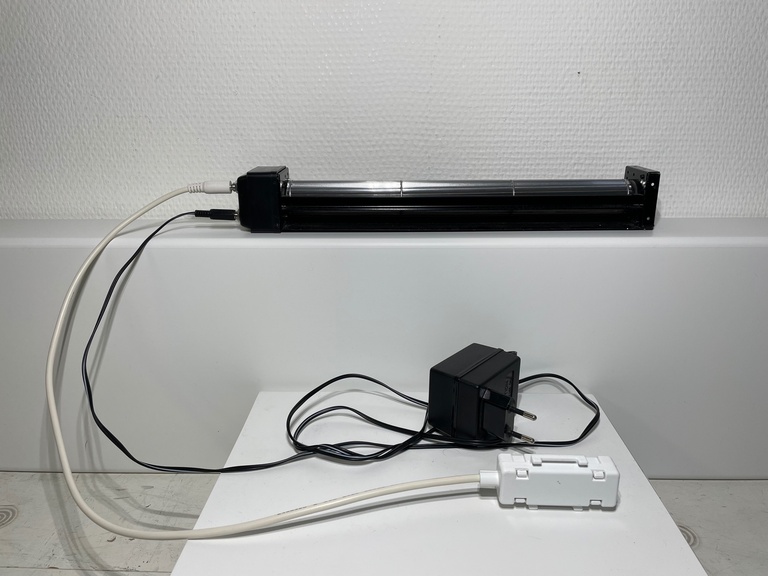

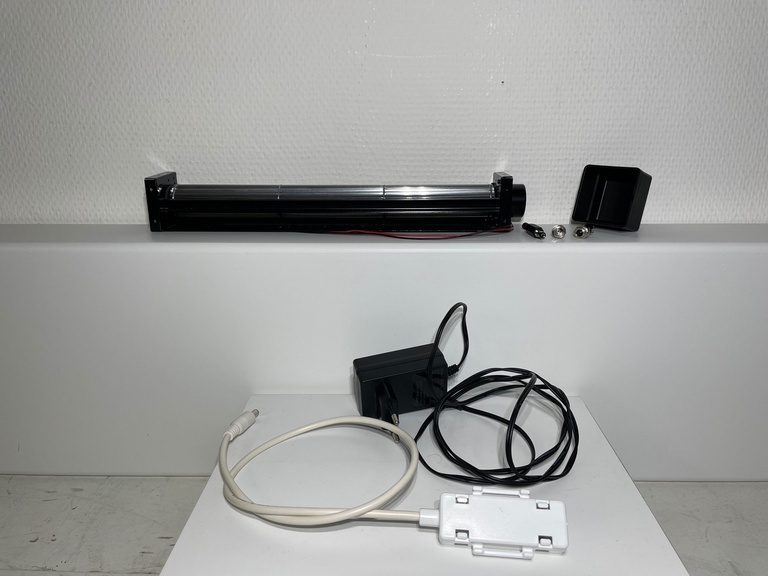

Ook de Tangentiële Radiator ventilator is een mooi zelfbouw project voor de doe het zelver.

Deze ventilator heeft een capaciteit van 78m3 per uur waardoor er (per radiator) minder geplaatst hoeven te worden dan bij andere systemen.

Het voordeel van deze ventilator (maar zeker ook de Radiator Heat Assistant) is dat deze ook de lucht tussen de radiator en de muur kan aanzuigen. Deze voorverwarmde lucht wordt dan vervolgens weer door de radiator naar beneden over de vloer naar binnen gevoerd.

Dit resulteerd in een warme luchtstroom over de vloer ( en over de koude voeten) wat het gevoel van vloerverwarming benadert.

Door de omgekeerde luchtstroom zal men wat eerder het gevoel hebben dat de thermostaat lager kan wat energiebesparing oplevert. Doordat er veel minder afkoeling plaatsvindt in de radiator kan men de CV ketel temperatuur op 50 graden zetten, ook dit zal weer energiebesparing opleveren.

Deze video laat zien dat de cv ketel ( merk AWB ) niet is gaan pendelen maar op de laagste brander stand aan blijft. Tijdens dit filmpje is de aanvoertemperatuur steeds een stukje verder dichtgedraaid. De retour temperatuur moet natuurlijk wel lager zijn dan de aanvoer anders gaat de cv ketel pendelen. Door het gebruik van de Tangentiële Radiator Ventilator wordt de verhouding tussen aanvoer en retour beïnvloed. Dit kun je dus oplossen door de aanvoer verder dicht te draaien.

WAT IS PENDELEN
Een lager ingestelde CV temperatuur kan er dus voor zorgen dat je ketel gaat pendelen. Dit hangt ook van de leeftijd van de ketel af. Nieuwere ketels kunnen hun vermogen aanpassen aan de gevraagde temperatuur, ook wel moduleren genoemd. Deze ketels zullen veel minder snel pendelen.

Om te kijken of je ketel ook gaat pendelen kun je de temperatuur van je cv-ketel verlagen en de thermostaat in je woonkamer een slinger te geven naar bijvoorbeeld 25 graden. Ga dan een tijdje naast de ketel staan en kijk of deze een lange run maakt of dat hij steeds aan en uit gaat. Slaat de ketel steeds uit dan kan de ketel zijn vermogen niet kwijt.

Als je een draadloze thermostaat hebt hoef je niet naast de cv ketel te staan, hier kun je eenvoudig op zien of de cv ketel wel of niet steeds aan en uit gaat.

Deze video laat zien dat de cv ketel ( merk AWB ) niet is gaan pendelen maar op de laagste brander stand aan blijft. Tijdens dit filmpje is de aanvoertemperatuur steeds een stukje verder dichtgedraaid. De retour temperatuur moet natuurlijk wel lager zijn dan de aanvoer anders gaat de cv ketel pendelen. Door het gebruik van de Tangentiële Radiator Ventilator wordt de verhouding tussen aanvoer en retour beïnvloed. Dit kun je dus oplossen door de aanvoer verder dicht te draaien.

WAT IS PENDELEN
Een lager ingestelde CV temperatuur kan er dus voor zorgen dat je ketel gaat pendelen. Dit hangt ook van de leeftijd van de ketel af. Nieuwere ketels kunnen hun vermogen aanpassen aan de gevraagde temperatuur, ook wel moduleren genoemd. Deze ketels zullen veel minder snel pendelen.

Om te kijken of je ketel ook gaat pendelen kun je de temperatuur van je cv-ketel verlagen en de thermostaat in je woonkamer een slinger te geven naar bijvoorbeeld 25 graden. Ga dan een tijdje naast de ketel staan en kijk of deze een lange run maakt of dat hij steeds aan en uit gaat. Slaat de ketel steeds uit dan kan de ketel zijn vermogen niet kwijt.

Als je een draadloze thermostaat hebt hoef je niet naast de cv ketel te staan, hier kun je eenvoudig op zien of de cv ketel wel of niet steeds aan en uit gaat.

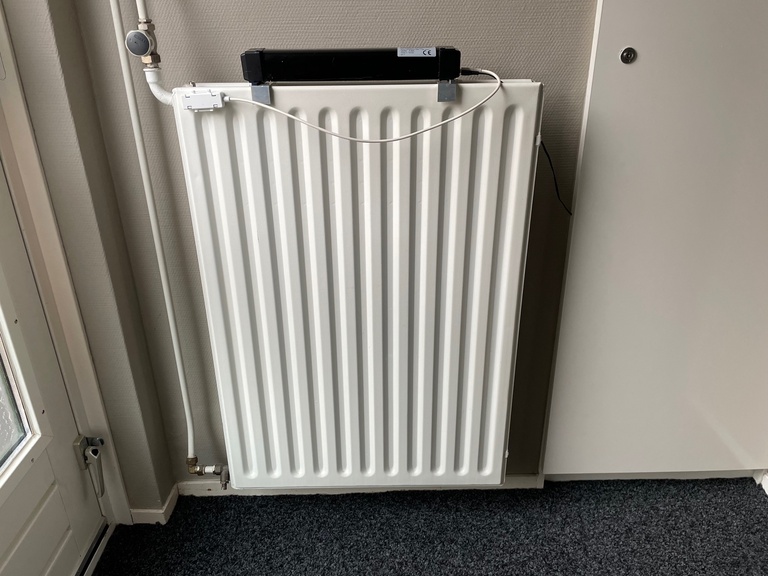

Op welke radiator je de Tangentiële Radiator Ventilator ook zet, binnen 5 minuten heb je een warme luchtstroom van 25 graden over de vloer. Deze radiator is 64cm lang en 90 cm hoog en er zitten geen lamellen in.

Omdat de sensor aan de aanvoerzijde zit gaat de ventilator gelijk aan zodra de radiator warm wordt. Hierdoor wordt vanaf het begin al steeds warmere lucht over de vloer gestuurd en is deze binnen 5 minuten al 25 graden.De capaciteit van deze Tangentiële Radiator Ventilator is 78m3 per uur, dit is mijn bijna 3 keer zoveel als andere ventilatorsets.

Deze hebben echter een capaciteit van 30m3 per set.Het geluid wat deze ventilator produceert is 33dBA en dat is wel meer dan andere ventilatorsets alhoewel je er daar meer van moet gebruiken wat het geluid ook beïnvloed.Het is dus belangrijk dat je zorgt dat deze ventilator niet het geluid aan de radiator doorgeeft want dat hoor je wel goed.Leg hem dus niet zomaar op de radiator maar op een strip met schuimband.

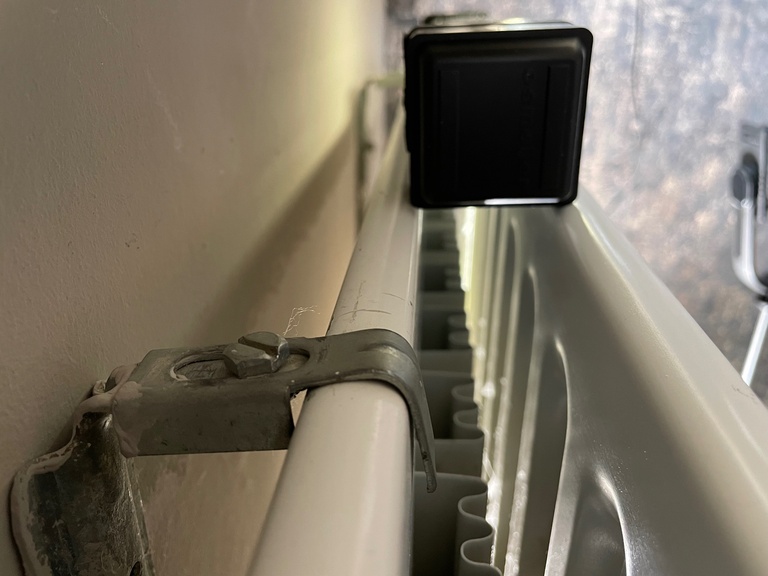

Een andere optie is gebruik te maken van de radiator beugels om hem net boven de radiator te hangen.Dat is wel wat werk maar dan heb je het minste last van het geluid.

Als je het geluid van de Tangentiële Radiator Ventilator te hoog vind ga dan voor de Radiator Heat Assistant. Omdat deze naast de radiator staat wordt deze niet beinvloed door de trilling van de ventilatormotor. Bovendien kan je de capaciteit zelf aanpassen en bepalen welk geluid je acceptabel vind.

Als je de Radiator Heat Assistant op 78m3 per uur zet produceert hij nog geen 20dBA

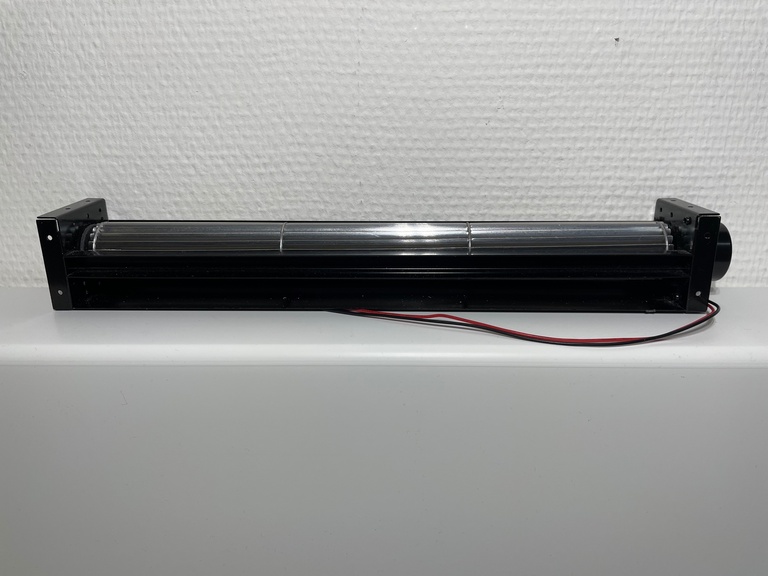

De waaierlengte van deze Tangentiële Radiator Ventilator is 30cm
en dit is beduidend minder de van de lengte van de radiator zelf, deze is 130 cm lang
De luchtstroom waaiert over de gehele lengte aan de onderkant van de radiator over de vloer met een temperatuur van 24 tot 25 graden graden.
Omdat de sensor aan de aanvoerzijde zit gaat de ventilator gelijk aan zodra de radiator warm wordt.
Hierdoor wordt vanaf het begin al steeds warmere lucht over de vloer gestuurd en is deze binnen 5 minuten al 25 graden.

Deze video (en de video hier onder) geven duidelijk aan dat het helemaal geen nut heeft om de hele onderkant of bovenkant dicht te leggen met ventilatoren.
De capaciteit van deze Tangentiële Radiator Ventilator is 78m3 per uur, dit is mijn bijna 3 keer zoveel als andere ventilatorsets.
Deze hebben echter een capaciteit van 30m3 per set.

Het geluid wat deze ventilator produceert is 33dBA en dat is wel meer dan andere ventilatorsets alhoewel je er daar meer van moet gebruiken wat het geluid ook beïnvloed.

Het is dus belangrijk dat je zorgt dat deze ventilator niet het geluid aan de radiator doorgeeft want dat hoor je wel goed.
Leg hem dus niet zomaar op de radiator maar op een strip met schuimband. Een andere optie is gebruik te maken van de radiator beugels om hem net boven de radiator te hangen.
Dat is wel wat werk maar dan heb je het minste last van het geluid.
